Da das „Vorglühen“ der Kerzen bei vielen Piloten immer wieder Fragen aufwirft, habe ich die Spannung und den Strom für meine Glühkerze gemessen.
Verwendete Bauteile:
Als Kerze wurde eine Webra3 verwendet.
Als Steuerung diente eine Schaltung die auch fast so im Graupner- bzw. Robbe-Powerpanel verwendet wird.
Erklärungen zur Schaltung:
Nach der 12V Betriebsspannung (Bleiakku) folgt ein Shuntwiderstand ( 0,1 Ohm / 25W) an dem parallel eine Digitalanzeige die Spannung 1:1 misst. Dies entspricht dem tatsächlich fließenden Strom.
Nun folgt parallel (vereinfacht)
– ein RC-Glied
– ein Flip Flop (NE555 IC)
– der Leistungstransistor
Das FlipFlop taktet den Transistor, wobei das RC-Glied,
(das einen regelbaren Widerstand hat, der die Lade/Entladekurve bzw. Zeit des Kondensators bestimmt),
das FlipFlop steuert.

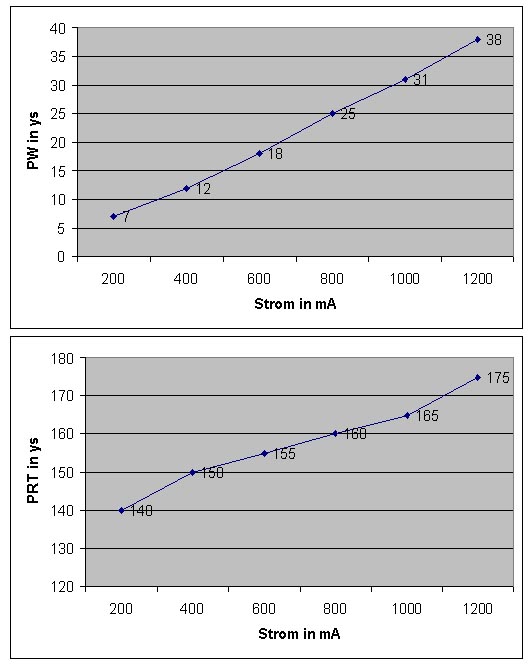

Erklärung zu den Graphiken:
Die erste Tabelle zeigt die Pulsweite (PW) in Abhängigkeit zum eingestellten Strom.
Die zweite Tabelle zeigt die Pulswiederholungszeit (PRT) in Abhängigkeit zum eingestellten Strom.
Das Bild stellt 3 Pulse dar, die bei einer Stromstärke von 1000mA erreicht werden
Dieser Beitrag entstand 2012.
