Tiefziehen einer Trainer-Haube


Mit geringstem Aufwand ist eine Tiefziehvorrichtung realisiert.

Wer im Internet nach dem Begriff „tiefziehen“ sucht wird schnell fündig.
Viele Nutzer diese Technik haben sich allerdings die Mühe gemacht
aufwendige Boxen und Apparaturen zu bauen.
Wie es auch einfacher geht, möchte ich hier an diesem Beispiel erläutern.


Baubericht:



Ur-Form erstellen:

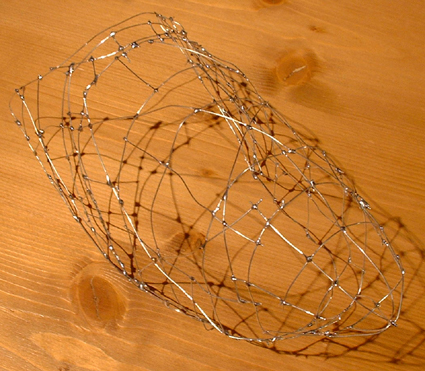

Um einen ersten Überblick von den Ausmaßen der Haube zu bekommen
wird einen Silberdrahtkäfig angefertigt.


Mehrere Schichten Balsaholz wurden verleimt.
Aus diesem Holzklotz entstand die gewünschte Form.
Der Silberdrahtkäfig wurde nun regelmäßig über die Form geschoben
um die Größe der Ur-Form zu bestimmen.

Anstelle von Balsaholz kann alternativ auch Styropor oder ähnliches verwendet werden.
Allerdings muss diese Ur-Form noch „ziehfest“ gemacht werden.
Dies kann durch laminieren erreicht werden.

Nach Fertigstellung der Ur-Form muß die Oberfläche sehr glatt sein!
Mit Spritzspachtel kann die Form dazu lackiert und evtl. nachgespachtelt werden.
Zum Schluss noch polieren und evtl. mehrere Schichten Trennwachs auftragen.


Tiefziehen:


Die Ur-Form wird auf einer stabilen Platte fixiert.
Die Position und Höhe der Ur-Form muss entweder ausprobiert werden oder
man weiss es aus Erfahrung.
Die Platte hat in der Mitte ein Loch in der Größe des verwendeten Staubsaugerschlauches.
Aufgeklebte Fensterdichtung befindet sich in der Größe des Ziehrahmens auf der Platte.


Das Haubenmaterial (Vivak-Folie) wird zwischen den Ziehrahmen fixiert
und im Backofen erwärmt.
Besser geeignet ist aber ein Elektrogrill.
Die Folie kann dann im Freien erwärmt werden oder in einem gut durchlüftete Raum !!!
Eine Atemschutzmaske sollte wenn möglich immer getragen werden.


Wölbt sich die Folie nach unten kann´s losgehen.
Staubsauger einschaltet, den Ziehrahmen aus dem Ofen holen und
schnell über die Ur-Form nach unten auf die Dichtung pressen.
Der Staubsauger entwickelt ein erstaunliches Vakuum.

Vorsicht!
Nicht die Finger zwischen Ziehrahmen und Tiefziehplatte bekommen.



Nach ca.10 Sekunden kann der Ziehrahmen mit dem Haubenmaterial
von der Ur-Form entfernt werden.

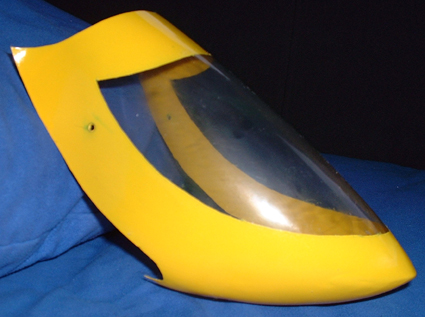

Als letzter Schritt wird die Haube zugeschnitten und lackiert.
