Baubericht EC 135

T-Rex 450


Anteil Fenestron:



noch nicht fertiger Beitrag


Hersteller:


Nach meiner Recherche gibt es z.Z. 2 Fenestron-Heckrotor-Modelle.

Der Rusch-Fen ist für ca. 70€ erhältlich,
kann aber nur in Verbindung mit einem Rumpf als Träger verwendet werden.

Der Fen von R.Krämer kostet ca. 300€ und
kann auf das vorhandene Heckrohr aufgesetzt werden.
Die top Qualität und Verarbeitung wird vermutlich unschlagbar bleiben.

Für mein erstes „Scale“-Modell und dazu noch mit Fenestron habe ich den
Rusch-Fen gewählt, da die Investition überschaubar ist.
Über die Funktionalität wird dann am Ende der Bauzeit
bzw. nach dem Jungfernflug berichtet.


Lackierung:


Da mir das weiße Plastik einfach nicht gefällt,
wurden die Fen-Blätter schwarz und …

der Fenestronkäfig gelb lackiert.



Komponenten / Aufbau:


Der Fen wird ready to fly geliefert.
Für die o.g. Lackierungen musste er „zerlegt“ werden.
Um einen Überblick über die Realisierung, den Aufbau und der
verwendeten Komponenten des Fen´s zu bekommen
habe ich die einzelnen Phasen des Zusammenbaues dokumentiert.
Die Bauteilbezeichnungen sind von mir freigewählt und erheben daher keinen Anspruch auf Richtigkeit.

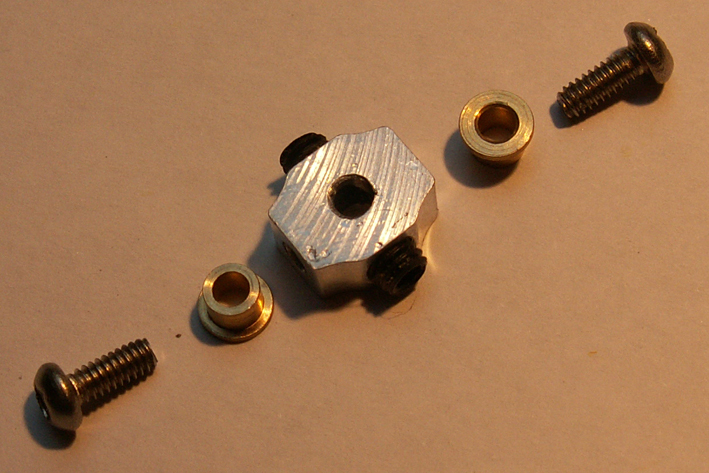

Das Zentralstück nimmt 7 Rotorblätter auf.


Die Heckrotorwelle wird mit 4 Madenschrauben im Zentralstück fixiert.

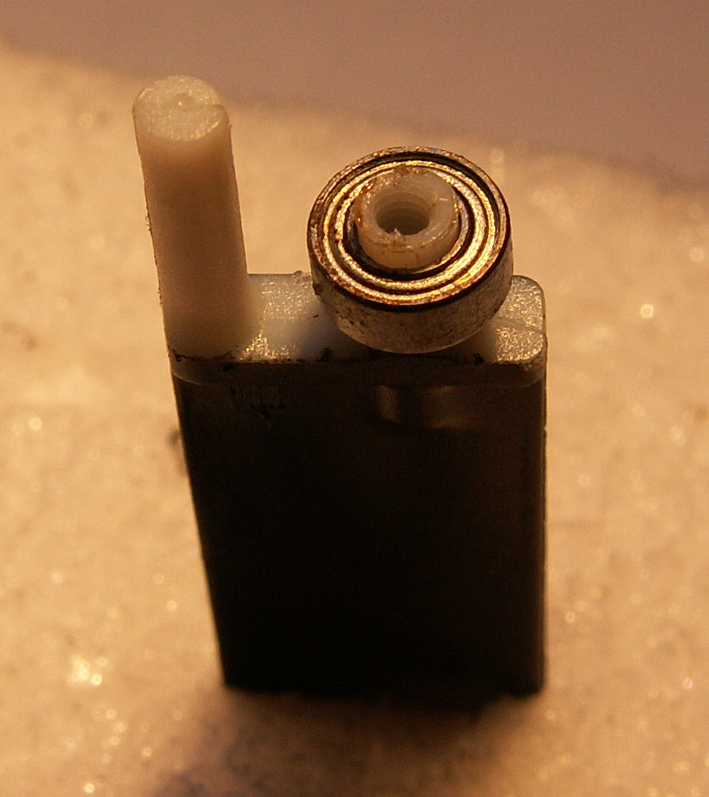

Ein Rotorblatt mit unlackierter Welle fürs Kugellager und für die Schiebehülse.

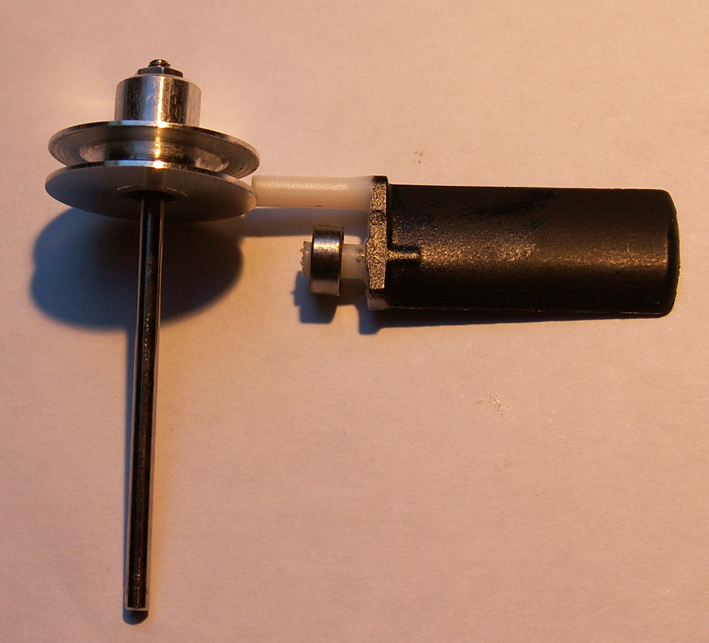

Die Schiebehülse mit Pitchachse und Rotorblatt.


Das Zentralstück mit Schiebehülse.

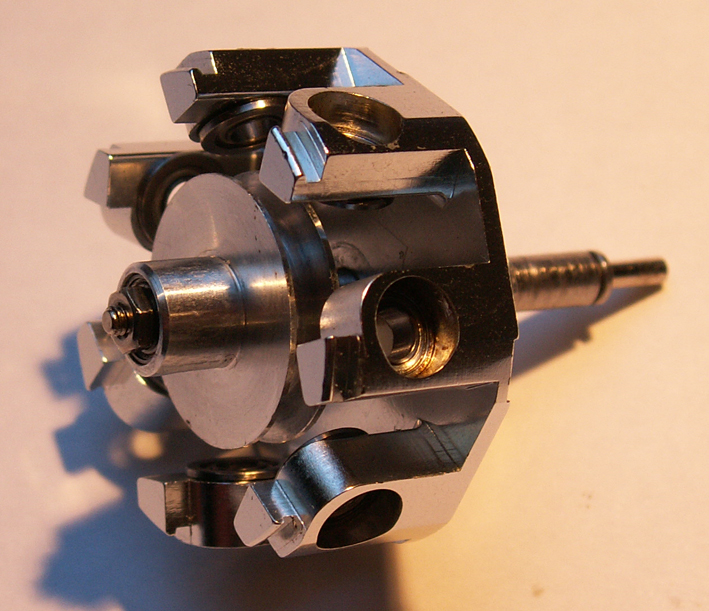

Das Zentralstück mit Schiebehülse und montierten Rotorblättern.

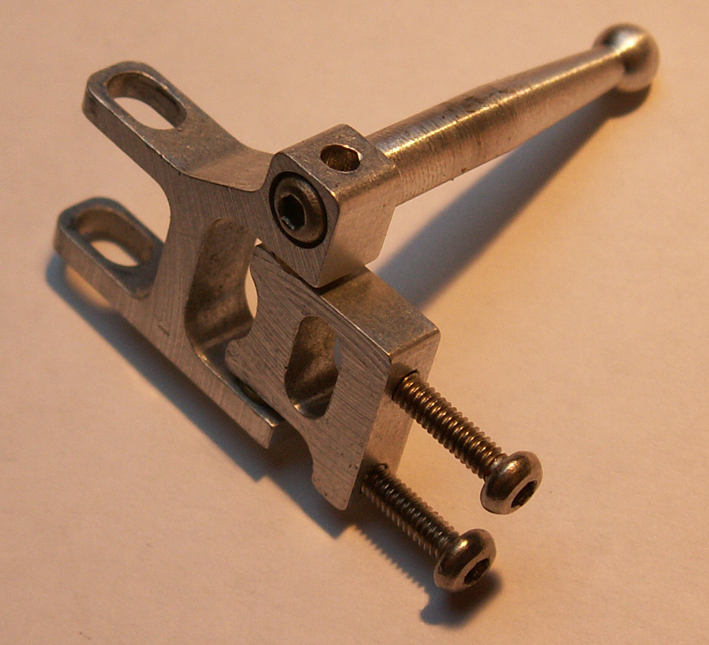

Der Winkelhebel und die Steuerbrücke.

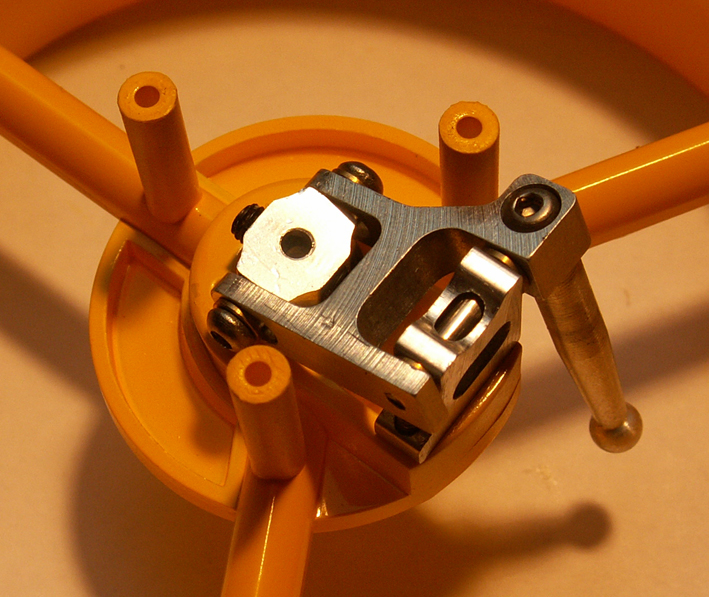

Die Steuerbrücke montiert.


Die Verbindung zwischen Pitchachse und Steuerbrücke.

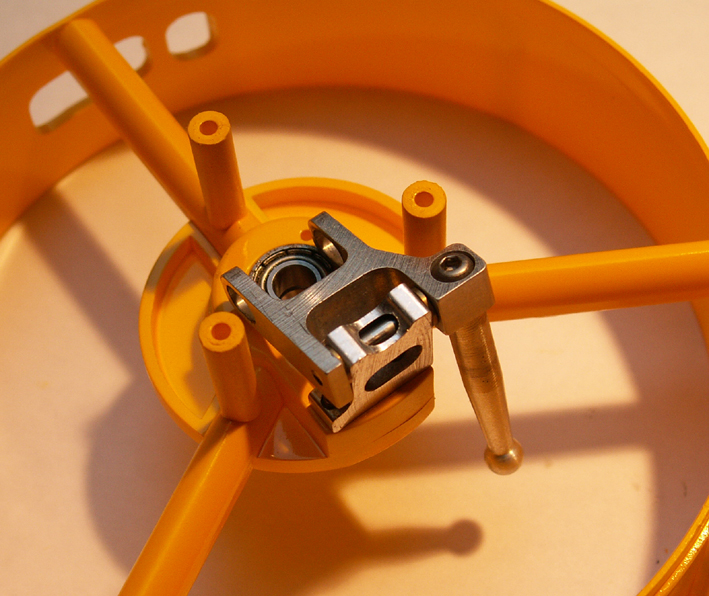

Die komplette Steuerbrücke.


Der in den Rumpf eingesetzte Fenestron.


Nun sollte die Anlenkung für den Fen montiert werden.

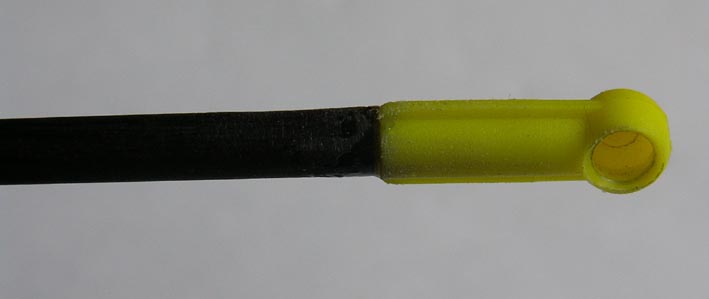

Eine Schubstange aus CfK-Rohr incl. Gewindestange und Kugelkopfpfanne zu fertigen ist nicht so schwer.
Mit Uhu plus endfest 300 lassen sich diese perfekt verbinden.

Überraschung!
Die Kugelkopfgröße des Winkelhebels war nämlich nicht, wie beim T-Rex üblich,
5mm im Durchmesser sondern nur 4mm.
Eine Kugelkopfpfanne in der Größe hatte ich nicht auf Lager.
Nach Bestellung/Lieferung der passenden Kugelkopfpfanne
(ich habe keine andere Variante in dieser Größe gefunden)
wurde die Schubstange für den Fenestron endbestückt.


Die nächste Überraschung ließ nicht lange auf sich warten.
Die Schubstange kann nicht durch
den Rumpf und den Fenestronkäfig hindurch den Winkelhebel ansteuern.
Der Winkelhebel ist zu lang.

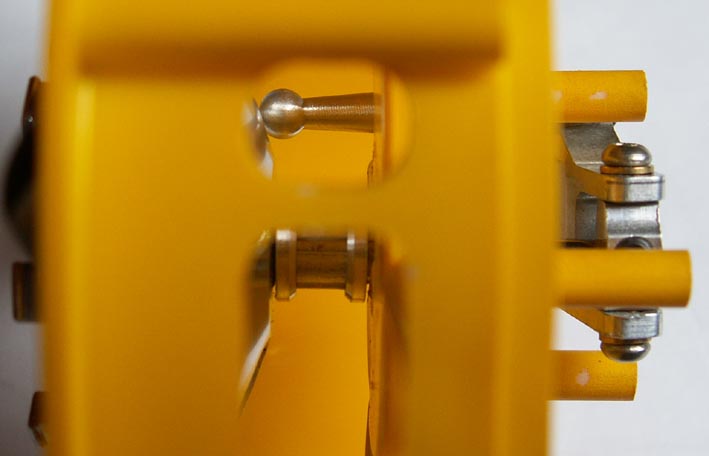

seitliche Perspektive, Fen ist ausgebaut
Rumpf-Perspektive

Das Kürzen um ca. 5mm positioniert den Kugelkopf nun zentral über dem Heckrotorritzel.

weitere Bilder folgen …
