Schwenkbares Landegestell


Ein Quadrocopter der im Flug wie eine „Scheibe“ aussieht
ist für mich optisch ansprechender
und daher habe ich mich für ein schwenkbares Landegestell entschieden.


Vorgabe:

Möglichst keine Veränderungen am Original durchführen.
So kostengünstig wie möglich.


Realisierung


Zuerst werden alte 2,5mm Anlenkungen vom Futura Heli geteilt.
Dadurch muss nur jeweils ein neues Gewinde am Ende geschnitten werden.
Als nächstes wird dieses Gestänge rechtwinklig gebogen und
ein Kugelkopf vom T-Rex 450 Heli aufgeschoben.
Die Kugelkopfpanne wird ebenfalls aufgeklickt.
Damit die Anlenkung nicht auf der Achse wandert wird Spritschlauch verwendet.

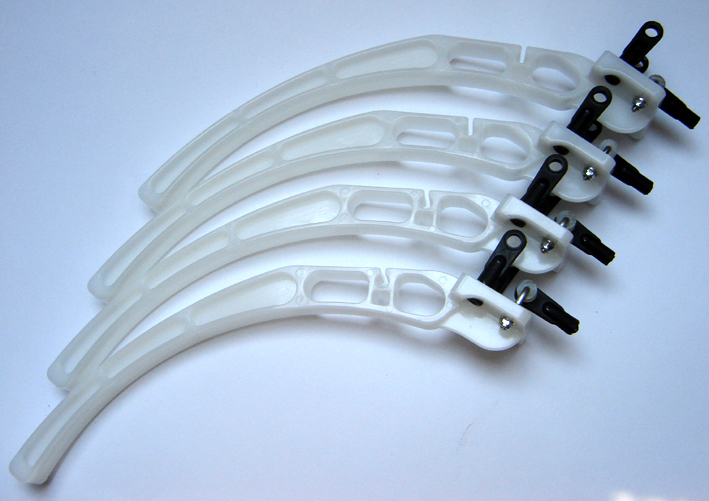

Diesen Halter benötigen man 4 mal.


2,5mm Inbusschrauben passen genau in die vorhandenen Löchern der Landegestellarme.
Diese werden mit 2 Kugelkopfpfannen verschraubt.

Bevor der Halter in die noch freien Löcher eingesetzt wird muss noch
auf jedes Gewinde eine Mutter als Anschlagbegrenzung geschraubt werden.
Die Gewinde werden mit speziellen Unterlegscheiben
vom T-Rex 450 Heli zentriert und mit Stopmuttern gesichert.

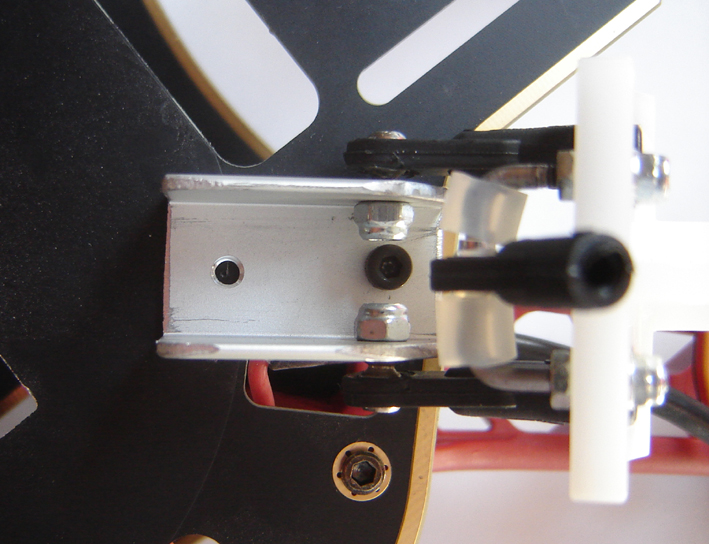

Für die Aufnahme der Landegestellarme auf der unteren Centerplate wird
eine Alu C-Profilschiene auf Länge gesägt
und mit Kugelköpfen(mit Gewinde) bestückt.


Die Aufnahme wird erstmal nur mit einer Schraube auf die
unteren Centerplate verschraubt.
Dazu wird die vorhanden Schraube am Frame-Arm durch eine Länger ersetzt.

Nun klappt man den Landegestellarm in Richtung Frame-Arm ab und positioniert
den Landegestellarm so nah wie möglich am Frame-Arm.
Durch das noch freie Loch der Aufnahme wird ein Loch in die
unteren Centerplate gebohrt und verschraubt.

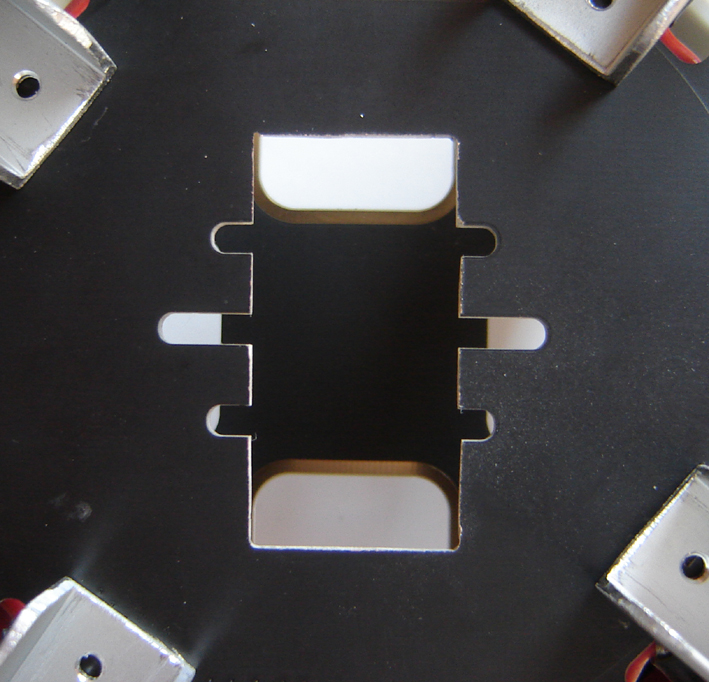

Der Platz für´s Servo wird aus der unteren Centerplate gesägt.


Das Servo wird mit Distanzhülsen(von Conrad) und Distanzscheiben eingesetzt
damit die NAZA noch zwischen Servo und oberer Centerplate passt.

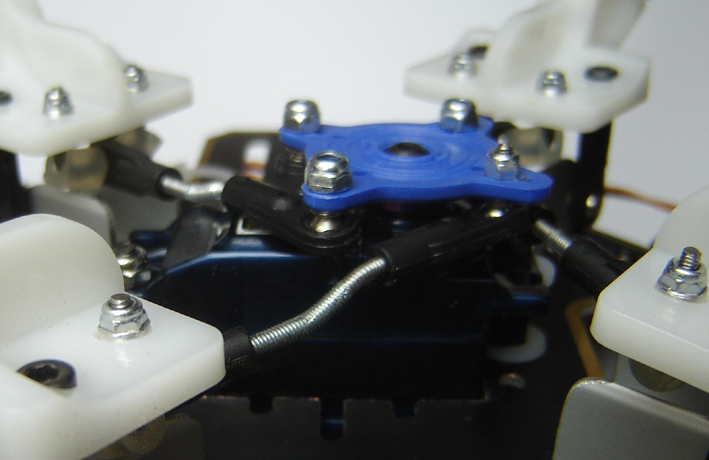

Gut erkennbar ist hier eine weitere Funktion des Spritschlauchs,
er übernimmt die Funktion eines Anschlagpuffers.

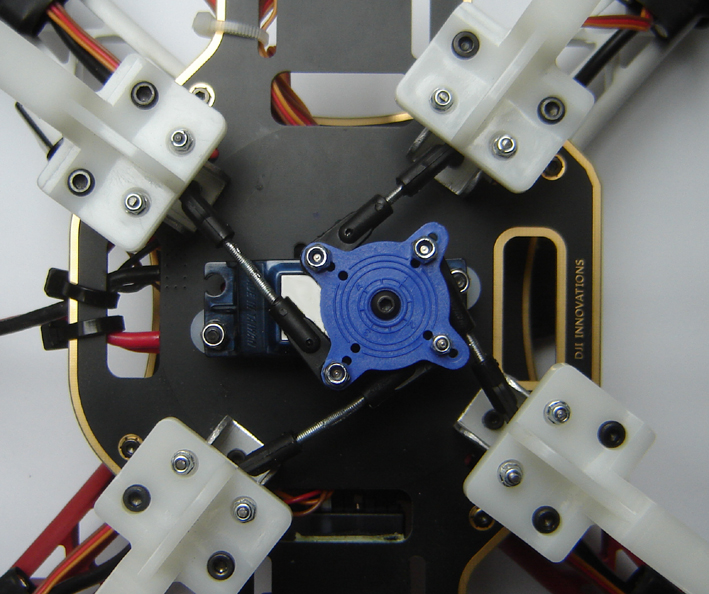

Ein zum Einsatz kommendes Servo sollte min. 12kg Haltekraft haben !


Der Servoarm ist mit Kugelköpfen(mit Gewinde) bestückt.


Das Justieren der Anlenkungen für die Landegestellarme verlangt etwas Gedult
wenn man möchte, das alle 4 Arme gleich weit ausschwenken.

Nun bleibt nur noch die Programmierung des Senders.
